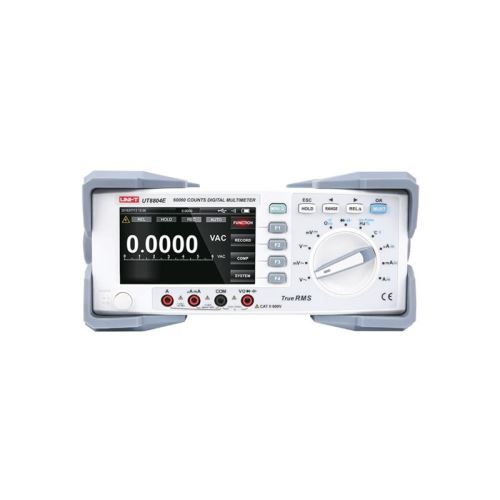

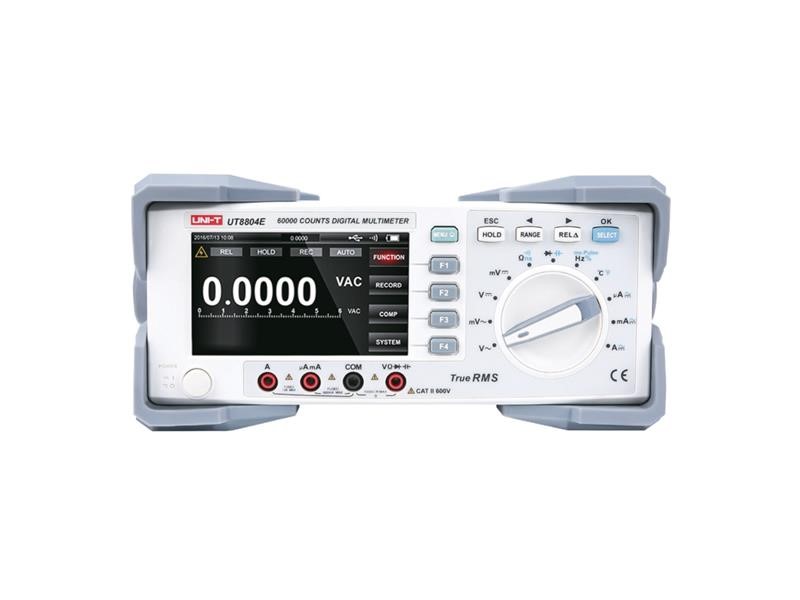

Stolný multimeter UNI-T UT8804E

Stolný multimeter UNI-T UT8804E
UT8804E je stolný digitálny multimeter s maximálnou zobraziteľnú hodnotou 60000 s automatickým alebo voliteľne manuálnym nastavením rozsahov, farebným displejom a funkciou merania skutočnej hodnoty RMS. Jeho konštrukcia obvodov využíva vo veľkom meradle (LSI) analogovědigitální prevodníky (A / D), mikroprocesor, multifunkčné meranie a vysoko stabilný technológiu výroby tenkovrstvových rezistorov, čo z neho robí digitálny multimeter s vynikajúcim výkonom. Merač je možné použiť na meranie AC / DC napätie, AC / DC prúdu, odporu, vodivosti, diód, spojitosti vedenia, kapacitancie, teploty, frekvencie, šírky pulzu atď. Okrem toho má tiež funkciu uchovávanie dát, meranie maximálna / minimálna / stredné hodnoty, meranie s funkciou porovnanie, meranie relatívnej hodnoty, detekcia špičkových hodnôt, zachytenie tendenčního grafu a možnosť záznamu / čítania až 20 000 záznamov dát. Integrovaný 4,3 palcový farebný displej poskytuje viacúrovňové, všestranné a jasné zobrazenie výsledkov meraní s grafmi odpočtov a tendenčných grafov.


Technické parametre:

- maximálne napätie medzi vstupným terminálom a COM terminálom: 1000 V (DC / AC)
- ochrana vstupných terminálov 10A: (CE) F1, 11A H / 1000 V, poistka O 10x38 mm
- ochrana vstupných terminálov uA, mA: (CE) F2, F600mA / 1000 V, poistka O 6x32 mm
- displej farebný TFT 4,3 ": úplné zobrazenie ikon; maximálna hodnota 60000
- obnovovacia frekvencia: 2-3 krát / s
- voľba rozsahov: automatická / ručná
- zobrazenie polarity: automatické
- zobrazenie preťaženia: OL


- 1. meranie AC napätia (rozsah / rozlíšenie / presnosť):

60mV / 0.001mV / 45 ~ 1kHz ± (0.6% + 60) // 1k ~ 10kHz ± (1.2% + 60) // 10k ~ 20kHz ± (3% + 60) // 20k ~ 100kHz ± (4% + 60 )
600mV / 0.01mV / 45 ~ 1kHz ± (0.3% + 30) // 1k ~ 10kHz ± (1.2% + 40) // 10k ~ 20kHz ± (3% + 40 // 20k ~ 100kHz ± (4% + 40)
6V / 0.0001V / 45 ~ 1kHz ± (0.3% + 30) // 1k ~ 10kHz ± (1.2% + 40) // 10k ~ 20kHz ± (3% + 40) // 20k ~ 100kHz ± (4% + 40 )
60V / 0.001V / 45 ~ 1kHz ± (0.3% + 30) // 1k ~ 10kHz ± (1.2% + 40) // 10k ~ 20kHz ± (3% + 40) // 20k ~ 100kHz ± (4% + 40 )
600V / 0.01V / 45 ~ 1kHz ± (0.4% + 30) // 1k ~ 10kHz ± (1.2% + 40) // 10k ~ 20kHz ± (3% + 40) // 20k ~ 100kHz iba orientačne
1000V / 0.1V / 45 ~ 1kHz ± (0.6% + 30) // 1k ~ 5kHz ± (3% + 40) // 5k ~ 10kHz ± (6% + 40) // 10k ~ 100kHz iba orientačne


- 2. meranie DC napätia (rozsah / rozlíšenie / presnosť):

60mV / 0.001mV / ± (0.025% + 20)
600mV / 0.01mV / ± (0.025% + 5)
6V / 0.001V / ± (0.025% + 5)
60V / 0.001V / ± (0.025% + 5)
600V / 0,01V / ± (0.025% + 5)
1000V / 0,1V / ± (0.003% + 5)
- vstupná impedancia: asi 10M?
- ochrana proti preťaženiu: 1 000 V
- pre kompenzáciu predpätia pri nastavení na 60 mV by mala byť použitá funkcia REL.


- 3. meranie AC + DC napätia (rozsah / rozlíšenie / presnosť):

60mV / 0.001mV / 50 ~ 1kHz ± (1% + 80) // 1k ~ 10kHz ± (3% + 40) // 10k ~ 35kHz ± (6% + 40)
600mV / 0.01mV / 50 ~ 1kHz ± (1% + 80) // 1k ~ 10kHz ± (3% + 40) // 10k ~ 35kHz ± (6% + 40)
6V / 0.0001V / 50 ~ 1kHz ± (0.3% + 30) // 1k ~ 10kHz ± (3% + 40) // 10k ~ 35kHz ± (6% + 40)
60V / 0.001V / 50 ~ 1kHz ± (1% + 80) // 1k ~ 10kHz ± (3% + 40) // 10k ~ 35kHz ± (6% + 40)
600V / 0.01V / 50 ~ 1kHz ± (1% + 80) // 1k ~ 10kHz iba orientačne // 10k ~ 35kHz iba orientačne
1000V / 0.1V / 50 ~ 1kHz ± (1.2% + 80) // 1k ~ 10kHz iba orientačne // 10k ~ 35kHz iba orientačne



- 4. meranie AC prúdu (rozsahy / rolišení / presnosť):

600μA / 0.01μA / 45 ~ 1kHz ± (0.6% + 40) // 1k ~ 10kHz ± (1.2% + 40)
6000μA / 0.1μA / 45 ~ 1kHz ± (0.6% + 20) // 1k ~ 10kHz ± (1.2% + 40)
60mA / 0.001mA / 45 ~ 1kHz ± (0.6% + 40) // 1k ~ 10kHz ± (1.2% + 40)
600mA / 0.01mm / 45 ~ 1kHz ± (0.6% + 20) // 1k ~ 10kHz ± (1.2% + 40)
20A / 0.001 / 45 ~ 1kHz ± (1% + 20) // 1k ~ 10kHz ± (3% + 40



- 5. meranie DC prúdu (rozsahy / zúrivosti / presnosť):

600μA / 0.01μA / ± (0.08% + 20)
6000μA / 0.1μA / ± (0.08% + 10)
60mA / 0.001mA / ± (0.08% + 20)
600mA / 0.01mm /±(0.15%+10)
20A / 0.001 / ± (0.5% + 10)


- 6. meranie AC + DC prúdu (rozsahy / rozlíšenie / presnosť:

600μA / 0.01μA / 50 ~ 1kHz / ± (0.8% + 40) / 1k ~ 10kHz ± (2.0% + 40)
6000μA / 0.1μA / 50 ~ 1kHz / ± (0.8% + 20) / 1k ~ 10kHz ± (2.0% + 40)
60mA / 0.001mA / 50 ~ 1kHz / ± (0.8% + 40) / 1k ~ 10kHz ± (2.0% + 40)
600mA / 0.01mm / 50 ~ 1kHz / ± (0.8% + 20) / 1k ~ 10kHz ± (2.0% + 40)
20A / 0.001 / 45 ~ 1kHz / ± (1,2% + 20) / 1k ~ 10kHz ± (3% + 40)



- 7. meranie odporu (rozsahy / rozlíšenie / presnosť):

600? / 0.01? / V režime REL: ± (0.05% + 10)
6k? / 0.0001k? / ± (0.05% + 2)
60k? / 0.001k? / ± (0.05% + 2)
600K? / 0.01k? / ± (0.05% + 2)
6M? / 0.0001? / ± (0.3% + 10)
60M? / 0.001? / ± (2% + 10)
- ochrana proti preťaženiu: 1000 V
- vlhkosť by mala byť <50% pri 60M? nastavenie


- 8. meranie vodivosti (rozsahy, rozlíšenie / presnosť):

60nS / 0,01nS / ± (2% + 10)
- ochrana proti preťaženiu: 1000 V
- vlhkosť by mala byť <50%


- 9. meranie kapacity (rozsahy / rozlíšenie / presnosť):

6nF / 0.001nF / ± (3% + 10)
60nF / 0.01nF / ± (2.5% + 5)
600nF / 0.1nF / ± (2% + 5)
6μF / 0.001μF / ± (2% + 5)
60μF / 0.01μF / ± (2% + 5)
600μF / 0.1μF / ± (2% + 5)
6mF / 1μF / ± (5% + 5)
60mF / 10μF / Nešpecifikované
- ochrana proti preťaženiu: 1000 V
- maximálna zobraziteľná hodnota: 6000 číslic


- 10. meranie teploty (rozsahy / rozlíšenie / presnosť):

-40 ° C - 40 ° C / 1 ° C / ± (2.0% + 30)
40 ° C - 400 ° C / 1 ° C / ± (1 .0% + 30)
100 ° C - 1000 ° C / 1 ° C / ± 2.5%
-40 ° F - 104 ° F / 1 ° F / ± (2.5% + 50)
104 ° F - 752 ° F / 1 ° F / ± (1 .5% + 50)
752 ° F - 1832 ° F / 1 ° F / ± 2.5%


- 11. meranie frekvencie (rozsahy / rozlíšenie / presnosť):

60Hz / 0,001Hz / ± (0.02% + 8)
600Hz / 0,01Hz / ± (0.01% + 5)
6kHz / 0,0001Hz / ± (0.01% + 5)
60kHz / 0,001Hz / ± (0.01% + 5)
600kHz / 0,01Hz / ± (0.01% + 5)
6MHz / 0,0001MHz / ± (0.01% + 5)
60MHz / 0,001MHz / ± (0.01% + 5)
- ochrana proti preťaženiu: 1000 V
- požiadavky na vstupné amplitúdu:
10Hz - 30MHz: 600 mV? a? 30Vrm
> 30 MHz: Nie je uvedené

- 12. meranie pracovného cyklu (rozsahy / rozlíšenie / presnosť):

10% ~ 90% (10Hz-2kHz) / 0.01 / ± (1.2% + 30)
- ochrana proti preťaženiu: 1000 V
- doba stúpanie: <1μs, signál je vycentrovaný na úrovni spúšte.


- 13. meranie šírky pulzu (rozsahy / rozlíšenie / presnosť):

250ms / 0.001ms ~ 0.01ms / ± (1.2% + 30)
- Ochrana proti preťaženiu: 1000 V
- Doba stúpanie: <1 mikrosekúnd, signál je vycentrovaný na úrovni spúšte
- 10 Hz - 200 kHz: Šírka pulzu> 2μs
- Rozsah šírky impulzu je určený frekvenciou signálu

- 14. test spojitosti vedenia:
Rozlíšenie 0.01?
Poznámka
Kontrolné napätie je asi 3V
Upozornenie na skrat: Ak je odpor menší než 10 ?, bzučiak trvalo znie.
Ak je odpor> 50? bzučiak bude ticho.
Upozornenie na otvorený okruh: Ak je odpor> 50 ?, bzučiak trvalo znie.
Ak je odpor <10 ?, bzučiak bude ticho.
- Ochrana proti preťaženiu: 1000 V

- 15. test diód:
rozlíšenie 0.0001V
Poznámka
Kontrolné napätie je asi 3V a merateľná hodnota poklesu dopredného napätia PN
prechodu je asi? 3V. Keď je aktivovaný bzučiak, krátke pípnutie indikuje normálnosť
spojenie PN prechodu, nepretržité pískanie označuje skrat PN prechodu.
Typické napätie kremíkového PN prechodu je asi 0,5 až 0,8 V.

- pracovná teplota: 0 ° C - 40 ° C (32 ° F - 104 ° F)
- skladovacia teplota: -10 ° C - 50 ° C (14 ° F - 122 ° F)
- relatívna vlhkosť:? 75% pri 0 ° C - 30 ° C,? 50% pri 30 ° C - 40 ° C
- teplotný koeficient: 0,1x (špecifikovaná presnosť) / ° C (<18 ° C alebo? 28 ° C)
- elektromagnetická kompatibilita:
RF = 1V / m, celková presnosť = špecifikovaná presnosť + 5% rozsahu
RF> 1V / m, žiadny špecifikovaný výpočet
- napájanie: AC 100V / 120V / 220V / 240V, 47 - 63Hz
- použitá ochranná poistka pre napájacie napätie 220 až 240V / AC: T125mA / 250V
- rozmery: 320mm x 265mm x 110mm
- bezpečnostná norma: IEC 61010: CAT II 600V

Obsah balenia:

- návod na obsluhu, anglicky, česky: 1ks
- testovacie káble: 1 sada
- krokosvorky: 1 sada
- teplotná sonda typu K: 2ks
- napájací kábel (AC 220V): 1ks
- aplikácia na CD: 1ks
- USB kábel: 1ks
