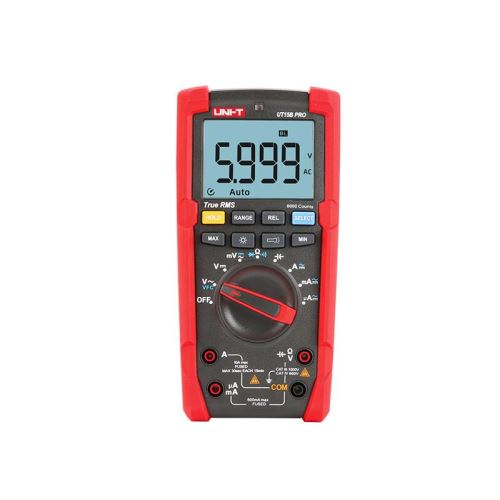

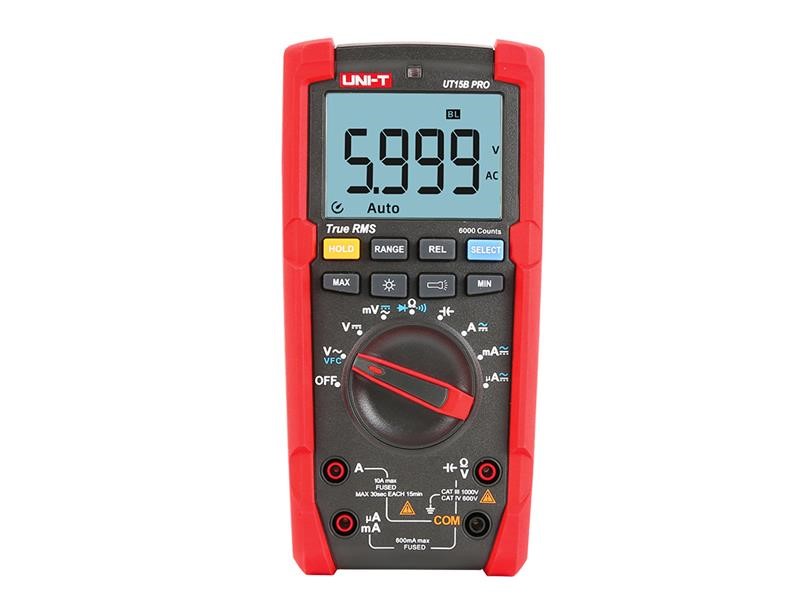

Multimeter UNI-T UT 15B PRO
Digitální multimetr UT15B PRO 1000 V True RMS je vysoce spolehlivý, bezpečný a odolný multimetr, měřící skutečné hodnoty RMS, určený i pro měření v rozvodných zařízeních kategorie CAT III 1000 V / CAT IV 600 V. Multimetr je vybaven vestavěným filtrem VFC a dokáže odfiltrovat rušení vznikající například na měničích napětí, což vede k přesnějšímu odečtu napětí.
Tyto měřicí přístroje jsou dodávány s pozlacenými měřicími kabely pro rychlé a přesné měření. Multimetr UT15B PRO poskytuje ochranu v celém rozsahu do 1000 V, stejně jako ochranu proti přepěťovým špičkám napětí 8 kV, aby mohl odolat náhlým rázům vysokého napětí. Rozsahy mohou být přepínané automaticky nebo manuálně. Můžete využít automatického podsvícení displeje LCD, jehož maximální zobrazitelná hodnota je 6200. Možnost používání i v prostředí s elektrickým polem až 1V/m. Proudový rozsah µA a mA je jištěn rychlou pojistkou FF440 mA H 1000 V, o10 x 38mm CE a proudový rozsah 10A je jištěn rychlou pojistkou FF11A / 1000V o10 x 38mm CE. Napájení je provedeno dvěma kusy tužkových baterií AA R6 1,5V a přístroj se automaticky vypíná po 15ti minutách nečinnosti (funkci lze dočasně vypnout).
Parametry produktu :
- plně vyhovuje normě IEC/EN61010-1, a mají dvojitou izolaci
- zařazen do kategorie CAT III 1000V - vnitřní el. instalace včetně třífázových rozvodů
- zařazen do kategorie CAT IV 600V - venkovní el. instalace ( jisticí prvky, začátek vnitřní instalace )
- LCD displej typu HTN s maximálním zobrazením 6200
- automatické podsvícení displeje s čidlem
- obnovovací frekvence u většiny měření 3x za vteřinu
- nastavení rozsahů automatické nebo manuální
- automatická indikace polarity
- měřící rozsahy AC napětí (střídavého) : 600 mV / 1000 V
- měřící rozsahy AC proudu (střídavého) : 600 µA / 10 A
- měřící rozsahy DC napětí (stejnosměrného) : 600 mV / 1000 V
- měřící rozsahy DC proudu (stejnosměrného) : 600 µA / 10 A
- měřící rozsahy odporu rezistorů : 600 ? / 60 M?
- měřící rozsahy kapacity kondenzátorů : 60,00 nF / 6,000 F
- vysoká přesnost
- TRMS, měření efektivních hodnot napětí st. napětí a proudů
- mód relativního měření
- měření špiček MAX a MIN
- filtr VFC proti rušení
- ochrana vstupů proti přetížení napětí větším než 1000V
- ochrana prudových vstupů rychlými tavnými pojistkami
- vstupní impedance na rozsahu mV ?3G?, na ostatních napěťových rozsazích 10M?
- test diod a polovodičových přechodů napětím 0 až 3V, testovací proud 1,2mA
- napájení 2ks baterií R6 1,5V
- indikace slabé baterie
- automatické vypnutí ( uspání při nečinnosti )
- LED světlo na spodní straně
- je možné i měření v elmag. poli o intenzitě 1V/m s dodatečnou chybou 5%
Technické parametry :
(přesnost je definována při teplotě 23 ° C ±5 ° C a relativní vlhkosti menší nebo rovné 75% )
- měření DC napětí ( vstupní impedance je v rozsahu mV ?3G?, v ostatních rozsazích 10M? ) :
(rozsah / rozlišení / přesnost)
600,0 mV / 0,1mV / ± (0,5 % + 3)
6,000 V / 0,001V / ± (0,5 % + 3)
60,00 V / 0,01V / ± (0,5 % + 3)
600,0 V / 0,1V / ± (0,5 % + 3)
1000, V / 1V / ± (0,5 % + 3)
- měření AC napětí ( vstupní impedance cca 10M?, 45Hz až 400Hz ) :
( rozsah / rozlišení / přesnost )
600,0 mV / 10µV / ± (0,5 % + 3)
6,000 V / 0,1 mV / ± (0,5 % + 3)
60,00 V / 1mV / ± (0,5 % + 3)
600,0 V / 10mV / ± (0,5 % + 3)
1000,0 V / 100mV / ± (0,5 % + 3)
V.F.C. 600,0V / 0,1 V / ± (4,0 % +10); (40Hz až 400Hz)
- měření DC proudu :
( rozsah / rozlišení / přesnost )
600,0 µA / 0,1 µA / ± 0,8% + 3
6000 µA / 1 µA / ± 0,8% + 3
60,00 mA / 0,01mA / ± 0,8% + 3
600,0 mA / 0,1mA / ± 0,8% + 3
6,000 A / 0,001A / ± 1,2 % + 5
10,000 A / 0,01 A / ± 1,2 % + 5
- měření AC proudu ( 40Hz až 500Hz ) :
( rozsah / rozlišení / přesnost )
600,0 µA / 0,1 µA / ± (1,0 % + 3)
6000 µA / 1 µA / ± (1,0 % + 3)
60,00 mA / 0,01mA / ± (1,0 % + 3)
600,0 mA / 0,1mA / ± (1,0 % + 3)
6,000 A / 0,001A / ± (1,5 % + 3)
10,00 A / 0,01A / ± (1,5 % + 3)
- měření odporu :
( rozsah / rozlišení / přesnost )
600,0 ? / 0,1 ? / ± (0,5 % + 2)
6,000 k? / 1 ? / ± (0,5 % + 2)
60,00 k? / 10 ? / ± (0,5 % + 2)
600,0 k? / 100 ? / ± (0,5 % + 2)
6,000 M? / 1 k? / ± (0,5 % + 2)
60,00 M? / 10 k? / ± (2,0 % + 5)
- měření kapacity kondenzátorů :
( rozsah / rozlišení / přesnost )
60,00 nF / 0,01 nF / v režimu REL: ± (4,0 % + 8)
600,0 nF / 0,1 nF / ± 2,0 % + 5
6,000 µF / 0,001 µF / ± 2,0 % + 5
60,0 µF / 0,01µF / ± 2,0 % + 5
600,0 µF / 0,1µF / ± 2,0 % + 5
6,000 F / 1 µF / ( ? 1000µF) / ± (5,0 % + 5)
6,000 F / 1 µF / ( ? 1000µF) / ± (10,0 % )
- měření diod a polovodičových přechodů :
napětí otevřeného obvodu: 3,0 V
testovací proud: cca 1,2 mA)
normální úbytek napětí na křemíkovém přechodu je 0,500 až 0,800mV
rozlišení napětí při tomto měření : 0,001V
- měření spojitosti obvodu :
při odporu vedení >50 ? je indikováno přerušení, bzučák nepípá
při odporu vedení ?10 ? je indikován nepřerušený obvod, bzučák nepřerušitě pípá
ochrana proti přetížení: 1000V
- jištění rozsahu 10A pojistkou FF 11A H/1000V (10 x 38mm) CE
- jištění rozsahu mA/µA pojistkou FF 440mA H/1000V (10 x 38mm) CE
- krytí přístroje IP40
- rozměry přístroje : 195 x 95 x 58 mm
- hmotnost: cca 484,5 g (včetně baterií)
- pracovní teplota : 0°C až 40°C
- pracovní relativní vlhkost při 0°C až 30°C méně nebo rovno 75%, při 30°C až 40°C méně nebo rovno 50%
- pracovní nadmořská výška 0 - 2000 m
- skladovací teplota : - 10°C až 50°C
- přístroj plní standarty:
cETLus, CAT III 1000V, CAT IV 600V, dvojitá izolace, ochrana proti přetížení napětím větším než 1000V
EN 61326-1:2013; EN 61326-2-2:2013
EN 61010-1:2010; EN 61010-2-030:2010; EN 61010-2-033:2012
Vyhovuje normám UL STD.: 61010-1, 61010-2-030
Certifikováno dle CSA STD. C22.2 č. 61010-1, 61010-2-030, 61010-2-033
Obsah jednotlivého balení:
- multimetr UT15B PRO s úložným obalem
- testovací kabely s hroty v kategorii CAT III 1000V, CAT IV 600V
- pojistka F1 : FF 440 mA H 1000 V (10 x 38mm) - v přístroji
- pojistka F2 : FF 11 A H 1000 V (10 x 38mm) - v přístroji
- návod
Obchodní balení:
- rozměry kartonu: 505 mm x 355 mm x 205 mm
- standartní množství v kartonu: 10ks
- celková hmotnost kartonu: 8,8kg
- Výrobce : UNI-TREND
