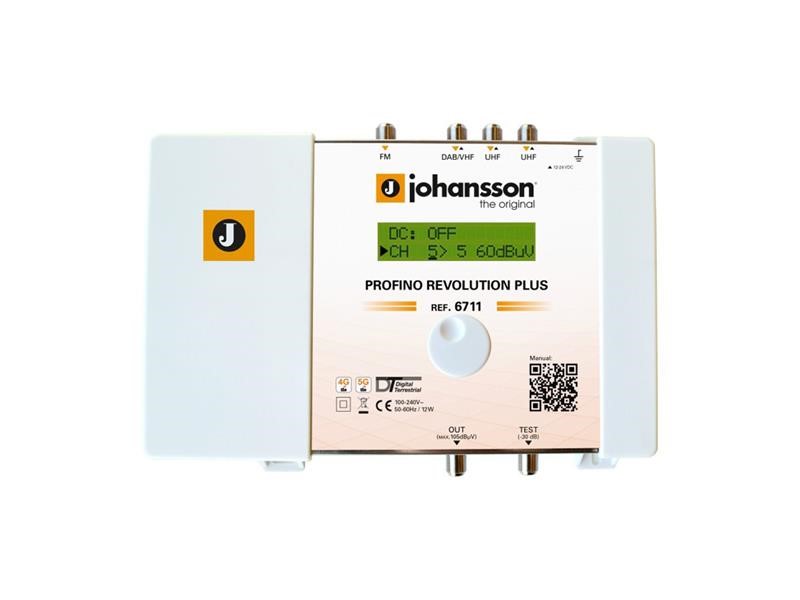

Anténny zosilňovač programovateľný JOHANSSON 6711 Profino Revolution PLUS

Anténny zosilňovač programovateľný JOHANSSON 6711 Profino Revolution PLUS
Programovateľný anténny zosilňovač Johansson Profino Revolution 6711 je určený pre rozvody STA, ITR. Zosilňovač disponuje štyrmi vstupmi: FM + 1x VHF/DAB + 2 x UHF. Zosilňovač sám detekuje najvyšší TV kanál pripojený do vstupu a podľa toho zaraďuje vstupný filter typu hornú zádrž pre obmedzenie rušenia v pásme 5G, 4G (LTE) alebo je filter vypnutý pri príjme TV kanálov nad 790 MHz. Zosilňovač automaticky načíta a zobrazí úroveň signálu zvoleného TV kanálu, to znamená, že pri nastavovaní nepotrebujete merací prístroj. Zosilňovač umožňuje frekvenčnú konverziu akéhokoľvek vstupného TV kanálu v pásmach VHF a UHF na akýkoľvek iný TV kanál v pásmach VHF a UHF, čo je výhodné pre rôzne hotely a penzióny, kde majú rozsiahle rozvody na vysokých kmitočtoch veľký útlm. V jednotlivých TV kanáloch (alebo klastroch) je automaticky v reálnom čase (do 20 sekúnd) regulovaná úroveň signálu pomocou AGC, tak aby na výstupe zosilňovača boli úrovne konštantné. Zosilňovač umožňuje spracovať viac ako 50TV kanálov v 15tich klastroch (filtroch), každý klaster môže prenášať 1, 2, 3, 4, alebo 5 multiplexov. Pokiaľ požadujeme konverziu kmitočtu, môžu byť v klastri 1, 2, alebo 3 TV kanály. Napríklad môžeme konvertovať skupinu kanálov 21, 22, 23 na skupinu kanálov 31, 32, 33. Do vstupov DAB/VHF a UHF zosilňovača je možné pripojiť predzosilňovače, potom je nutné v Menu zapnúť napájanie predzosilňovača +12 alebo +24V, súčet prúdového odberu nesmie prevýšiť 100mA. Nastavenie celého modulu zosilňovača je možné uzamknú heslom proti neoprávneným zmenám. Jednoduchší a cenovo dostupnejší variant obľúbeného zosilňovača Johansson Profiler Revolution 6700.


Parametre produktu :

- jednoduchá, intuitívna konfigurácia
- 4 vstupy: 1 x FM + 1 x VHF/DAB + 2 x UHF
- 1 výstup hlavný, 1 výstup testovací -30dB
- dokáže spracovať a preniesť viac ako 50 TV kanálov (multiplexov)
- možnosť diaľkového napájania externých predzosilňovačov
- 15 programovateľných filtrov, každý s nastaviteľnou šírkou pre 1 až 6 multiplexov
- kmitočtová konverzia kanála VHF a UHF na akýkoľvek iný v pásmach VHF a UHF
- konverzia až 3 multiplexov v jednom filtri (klastri)
- regulácia AGC v reálnom čase (do 20 sec) v jednotlivých TV kanáloch alebo klastroch
- najostrejšie filtre na trhu (50 dB na susedných kanáloch)
- zobrazuje úroveň jednotlivých TV kanálov - nie je potrebný merací prístroj
- automaticky zaraditeľné filtre 5G, LTE na vstupoch
- možnosť potlačenia VHF oproti UHF až o 9dB na výstupe
- možná výmena zdroja bez demontáže modulu
- uzamknutie nastavenia modulu heslom


Technické parametre:

- vstupy: 1 x FM +1 x DAB/VHF +2 x UHF
- výstupy: 1 hlavný (FM+VHF+UHF) + 1 testovací -30dB
- frekvenčný rozsah: FM 88 až 108 MHz, VHF 174 až 240 MHz, UHF 470 až 862 MHz
- ochrana proti rušeniu mob.internetom: automatická, vypnuté, LTE, 5G
- rozmedzie vstupných úrovní FM: 37 až 77dBµV
- rozmedzie vstupných úrovní VHF: 45 až 109dBµV (pre moduláciu 64QAM s kódovou rýchlosťou 3/4)
- rozmedzie vstupných úrovní UHF: 45 až 109dBµV (pre moduláciu 64QAM s kódovou rýchlosťou 3/4)
- max. výstupná úroveň signálu FM (60dB/IM3): 113dBµV
- max. výstupná úroveň signálu VHF/UHF (60dB/IM3): 115dBµV
- max. výstupná úroveň signálu VHF/UHF (36dB/IM3): 126dBµV
- max. výstupná úroveň signálu VHF/UHF pre jeden multiplex: 108dBµV
- max. výstupná úroveň signálu VHF/UHF pre 15 multiplexov: 105dBµV
- max. zosilnenie FM: 35dB
- max. zosilnenie VHF: >60dB
- max. zosilnenie UHF: >60dB
- regulácia zosilnenia FM: 20dB
- regulácia zosilnenia VHF/UHF: automatická kanálová AGC
- regulácia spoločná na výstupe: 20dB
- potlačenie pásma VHF oproti UHF: 0 až -15dB
- útlm odrazu signálu: 10 dB
- selektivita: 35dB/1MHz,
- výstupná kvalita MER v pásme VHF/UHF: 35dB/35dB
- ochrana proti statickému výboju (ESD): áno, všetky vstupy
- nastavenie napätia pre predzosilňovače: vypnuté, +12V, +24V (celkom 100mA pre všetky 3 vstupy DAB + UHF)
- pracovná teplota: -5 °C až +50 °C
- napájacie napätie: 100 až 240V/AC
- príkon: 12W
- rozmery: 165mm x 217mm x 59mm
- hmotnosť: 0,80kg


Obsah balenia:
- zosilňovač Johansson Profino 6711
- napájací zdroj
- manuál
